HT I-V400 w Peakleistungs-Kennlinienanalysator
- preisreduziertes Vorführgerät mit Garantie und Kalibrierung und Standardzubehör-
Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 15A / 1000V DC
Das I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000V und 15A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.
Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.
Das I-V 400 verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.
Folgende Messwerte werden direkt auf dem Bildschirm des I-V 400 angezeigt:
- Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP)
- Kurzschlussstrom Isc und Leerlaufspannung Uoc, sowie Impp und Umpp
- Füllfaktor FF in %

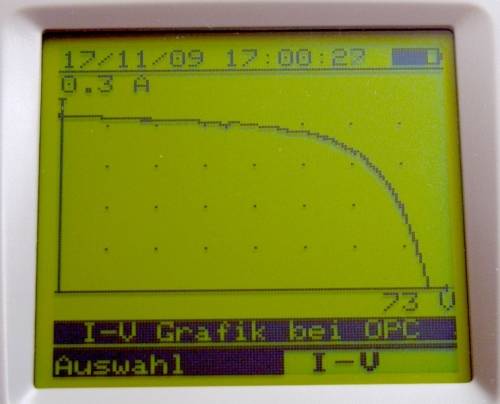

- eine grafische Darstellung der U-I und PWR Kennlinie bei OPC und STC
- das Gesamtergebnis der Prüfung OK / NOK
Anzeige:LCD mit Hintergrundbeleuchtung, 128x128 Pixel
Speicher:256Kbytes, speicherbare Kurven: > 200
Spannungsversorgung
Intern:6x1.5V alkaline Batterien Type AA LR06
Auto Power Off:nach 5min ohne Benutzung
Mechanische Merkmale
Abmessungen:235 (H) x 165 (B) x 75 (T) mm
Gewicht: 1.2 kg inkl. Batterien
IP Klasse / Schnittstelle:IP50/ USB und optisch isoliert
Umgebungsbedingungen
Referenztemperatur: 23°C. .. ± 5°C
Einsatztemperatur / Feuchte: 0° ... 40°C / < 80% RH
Lagertemperatur / Feuchte: -10 ... + 60°C / < 80% RH
Normen
Elektrische Sicherheit: IEC / EN61010-1
Messungen: IEC/EN61829
Isolation /Verschmutzungsgrad: Klasse 2 (doppelte Isolation) / 2
Überspannungskategorie: CAT II 1000V , CAT III 300V gegen Erde, max. 1000V zwischen den Eingängen
Lieferumfang:
- VA500: Geräteschutzkoffer
- HT304N: Duo-Einstrahlungssensor
- PT300N: Temperatursensor
- M304: Inklinometer
- KIT-GSC4: 4 farbige Messleitungen, 4 Krokodilklemmen
- KIT-MC3: KITPV-MC3 Messadapter
- KIT-MC4: KITPV-MC4 Messadapter
- 6 x Batterien 1,5 V AA
- C2006: USB-Anschlusskabel
- Messwertspeicher für 200 Messkurven
- CD-ROM mit TOPVIEW Auswertsoftware
- Bedienungsanleitung
- Kalibrierprotokoll ISO 9000
