HT I-V500 w Peakleistungs-Kennlinienanalysator
Kennlinienmessgerät für PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DC
Das I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis 15A /1000V DC bzw. DC10A /1500V DC. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.
Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.
Das I-V 500 verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.

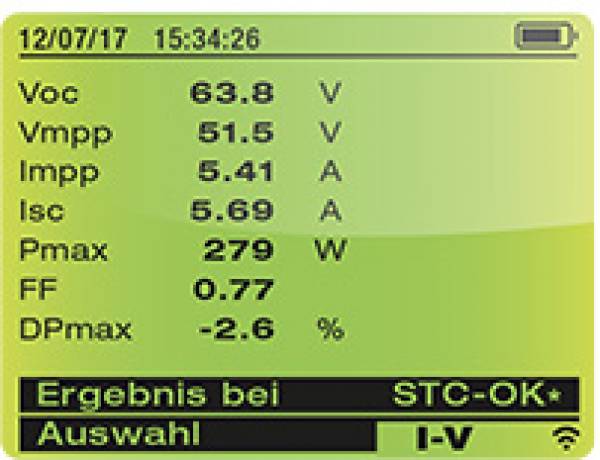

Folgende Messwerte werden direkt auf dem Bildschirm des I-V 500 angezeigt:
- Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP)
- Kurzschlussstrom Isc und Leerlaufspannung Uoc, sowie Impp und Umpp
- Füllfaktor FF in %
- eine grafische Darstellung der U-I und PWR Kennlinie bei OPC und STC
- das Gesamtergebnis der Prüfung OK / NOK
I-U Kennlinenmessung
- I-U Kennlinienmessung bis 1500V/15A**
- Leistungsmessung der Module und Strings
- Leerlaufspannung (VOC) bis 1500V
- Kurzschlussstrom (ISC) bis 15A
- Einstrahlungsmessung mit HT304N Duo-Referenzzelle
- Umgebungs & Modultemperatur mit PT300N Fühler***
- Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***
- Keine Entfernungsbeschränkung mit Solar 02
** 1000V/15A oder 1500V/10A
*** siehe Standard oder optionales Zubehör
Warum I-V500w?
- 1500V & 15A: Geeignet für die neuesten PV-Anlagen mit 1500V DC Stringsspannung.
- Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der
oder
Anzeige bewertet. - Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String.
- Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.
Multi-String Auto Start
Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75% zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet.
Alles was Sie brauchen ist das KITKELVIN Messleitungsset.
Speicher und Moduldatenbank
Kein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet!
Messergebnisse (OPC & STC)
Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.
Dokumentation mit TopView™ Software
Messungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung.
Technische Spezifikationen:
Anzeige:LCD mit Hintergrundbeleuchtung, 128x128 Pixel
Speicher:256Kbytes, speicherbare Kurven: > 200
Spannungsversorgung
Intern:6x1.5V alkaline Batterien Type AA LR06
Auto Power Off:nach 5min ohne Benutzung
Mechanische Merkmale
Abmessungen:235 (H) x 165 (B) x 75 (T) mm
Gewicht: 1.2 kg inkl. Batterien
IP Klasse / Schnittstelle:IP50/ USB und optisch isoliert
Umgebungsbedingungen
Referenztemperatur: 23°C. .. ± 5°C
Einsatztemperatur / Feuchte: 0° ... 40°C / < 80% RH
Lagertemperatur / Feuchte: -10 ... + 60°C / < 80% RH
Normen
Elektrische Sicherheit: IEC / EN61010-1
Messungen: IEC/EN61829
Isolation /Verschmutzungsgrad: Klasse 2 (doppelte Isolation) / 2
Überspannungskategorie: CAT II 1000V , CAT III 300V gegen Erde, max. 1000V zwischen den Eingängen
Lieferumfang:
- KITGSC4 4 farbige Messleitungen und 4 Krokodilklemmen
- KITPVMC3 KITPV-MC3 Messadapter
- KITPVMC4 KITPV-MC4 Messadapter
- HT304N Duo-Einstrahlungssensor
- PT300N Temperatursensor
- M304 Inklinometer
- VA500 Geräteschutzkoffer
- SP-5100 Arbeitsschutztasche mit Tragegurt
- TOPVIEW2006 PC Software und USB-Anschlusskabel C2006
- BEDIENUNGSANLEITUNG AUF CD-ROM
- Kurzbedienungsanleitung
- Kalibrierzertifikat ISO9000
- Kalibrierzertifikat für HT304N
