VDE0100 / VDE0105 Installationstester mit Auto-Sequenz Funktion inklusive EVSE Prüfablauf für Ladesäulen und Ladesäulenadapter

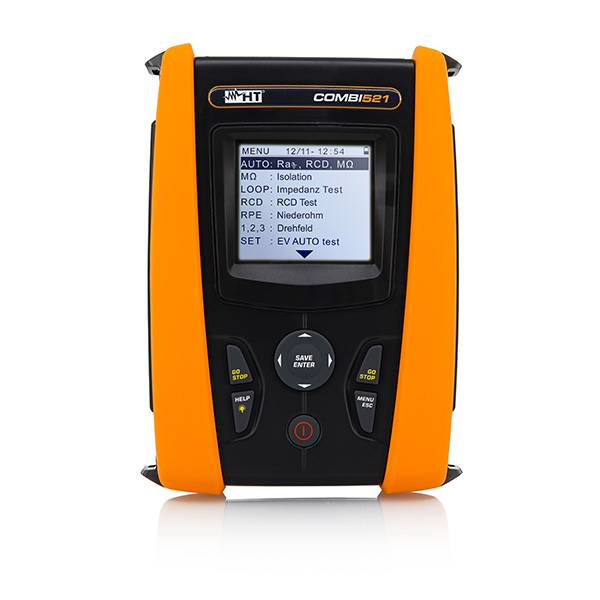

COMBI 521 Das geringe Gewicht und ergonomische Design des COMBI 521 gewährleisten bequeme und sichere Bedienbarkeit. Das große und hochauflösende Display ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter ausgewählt werden. Anzeigesymbole und akustische Meldungen sorgen für die eindeutige, schnelle und normgerechte Interpretation der Messergebnisse.
Das COMBI 521 ist gegen Fehlbedienung geschützt, bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar auf 3 Ebenen.
Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE 0413 (EN61557) Teil 2, 3, 4, 6 und 7 sowie mit automatischem Prüfablauf

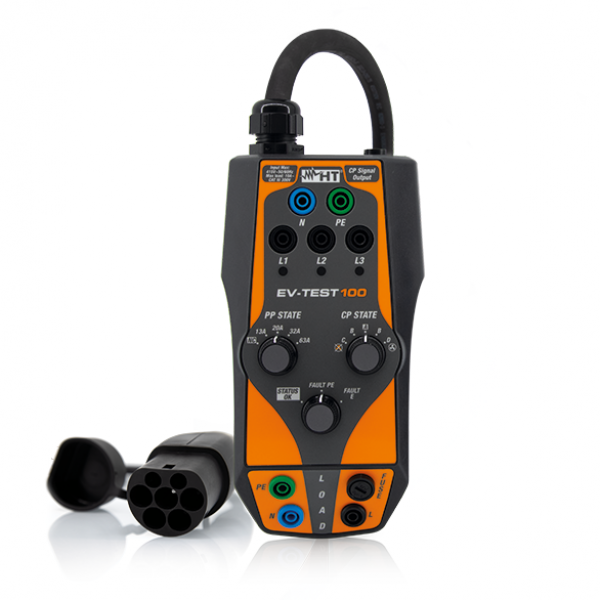

Der EV-TEST100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi 521 ist durch den neuen automatischen EVSE Prüfablauf, der Sie durch alle erforderlichen Messungen führt, garantiert.
• Universelle 4 mm Buchsen für die Verbindung mit einem 1- oder 3- Phasen-Installationstester mittels Messleitungen (Bananenstecker)
• Separate Phasenanzeige durch 3 LEDs zur einfachen Spannungsüberprüfung
• Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln
• Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B, C, D
• Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)
• Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adpater (= simuliertes Elektrofahrzeug) und Ladestation
• Typ 2-Stecker für Anschluss an Ladestationen bei festangeschl. Ladekabel
• AUTO-Sequenz (Ra-> RCD-> Riso)
• Niederohmmessung mit >200 mA DC
• Isolationsmessung (L-PE / L-N / N-PE)
• Polarisationsmessung (PI & DAR)
• RCD Typ A, AC, B, EV
• Netz- und Schleifenimpedanz
• Kurzschlussstrom mit OK / NO Anzeige
• Drehfeld • Spannungsfall
• Leckstrom & Fehlerstrom*1
• Netzqualitätsanalyse
• Umweltparameter*2
• EVSE AUTO-Sequenz
• Interner Speicher und USB Anschluss
• Wi-Fi-Verbindung für Android / iOS Smartphones und Tablets
• Sicherheit nach CAT IV 300 V
inklusive Zubehör EV-TEST100
*1 nur mit optionalem Zubehör HT96U *2 nur mit optionalem Zubehör HT52 & HT53
Lieferumfang:
- 6x AKKUS NiMH 1,2 V AA
- TOPVIEW Software & USB Kabel
- ISO9000 Kalibrierzertifikat
- Zero Adapter
- Universal KIT COMBI 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen (grün, blau und schwarz)
- EV-TEST100

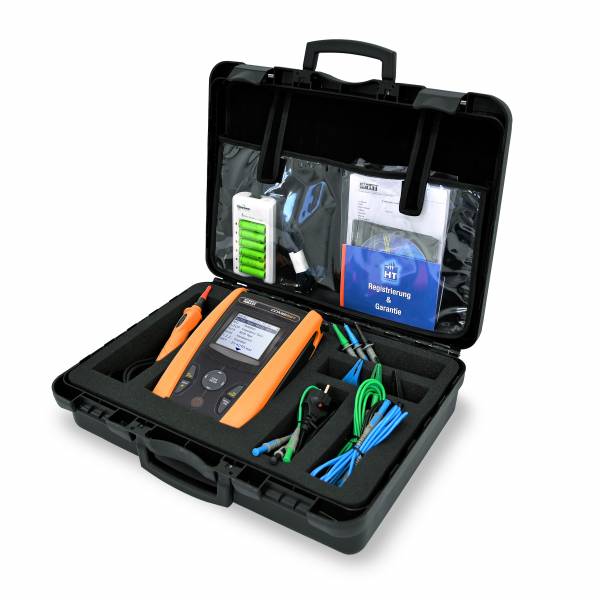

ALLE KIT PRO PAKETE enthalten zusätzlich:
- PR400 Externe Prüfsonde mit Fernbedienung, (Start / Stop Funktion)
- AKKUS & LADEGERÄT 6x Akkus NiMH 1,2 V AA
- VA507 robuster Schutzkoffer Hartschalenkoffer für die COMBI Serie
