VDE0100 / VDE 0105 Installationstester mit Auto-Sequenz Funktion Black Box Edition

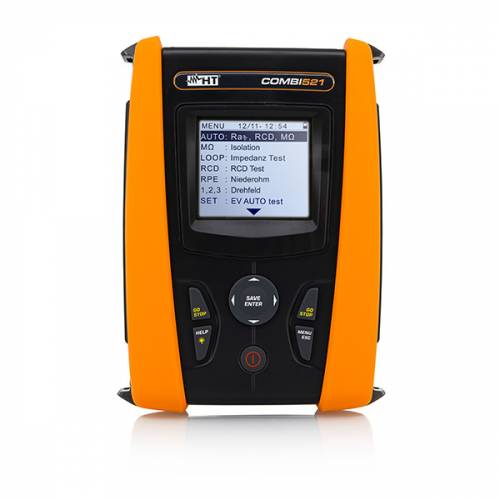

Das neue COMBI 521 ist ein innovativer und vielseitig einsetzbarer Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen. Stecker rein und einfach messen => Die neue Autosequenzmessung Ra –> RCD –> Riso macht´s möglich. Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights des COMBI 521. Ein vom Benutzer abrufbares Hilfemenü für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage, insbesondere der automatische sowie menügeführte Prüfablauf für E- Ladestationen.
Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE 0413 (EN61557) Teil 2, 3, 4, 6 und 7 sowie mit automatischem Prüfablauf
Der EV-TEST100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi 521 ist durch den neuen automatischen EVSE Prüfablauf, der Sie durch alle erforderlichen Messungen führt, garantiert.
• Universelle 4 mm Buchsen für die Verbindung mit einem 1- oder 3- Phasen-Installationstester mittels Messleitungen (Bananenstecker)
• Separate Phasenanzeige durch 3 LEDs zur einfachen Spannungsüberprüfung
• Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln
• Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B, C, D
• Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)
• Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adpater (= simuliertes Elektrofahrzeug) und Ladestation
• Typ 2-Stecker für Anschluss an Ladestationen bei festangeschl. Ladekabel
• AUTO-Sequenz (Ra-> RCD-> Riso)
• Niederohmmessung mit >200 mA DC
• Isolationsmessung (L-PE / L-N / N-PE)
• Polarisationsmessung (PI & DAR)
• RCD Typ A, AC, B, EV
• Netz- und Schleifenimpedanz
• Kurzschlussstrom mit OK / NO Anzeige
• Drehfeld • Spannungsfall
• Leckstrom & Fehlerstrom*1
• Netzqualitätsanalyse
• Umweltparameter*2
• EVSE AUTO-Sequenz
• Interner Speicher und USB Anschluss
• Wi-Fi-Verbindung für Android / iOS Smartphones und Tablets
• Sicherheit nach CAT IV 300 V
inklusive Zubehör EV-TEST100
*1 nur mit optionalem Zubehör HT96U *2 nur mit optionalem Zubehör HT52 & HT53

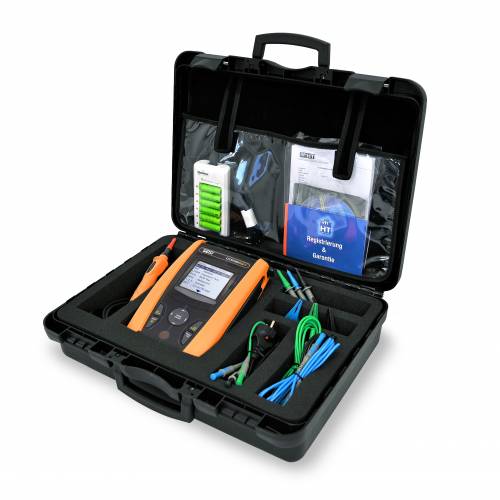

Lieferumfang:
C2033X 3-Leiter Schukomessleitung, Kalibrieradapter, Universal KIT COMBI mit 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün, blau und schwarz, 6 Stück Batterien 1,5 V, AA, C2006 USB-Anschlusskabel, Wi-Fi, TopView Protokollsoftware, Kurzanleitung, ISO9000 Kalibrierprotokoll + Protokollmanager, PR400 Prüfsonde, Netzanalyse, HT Sortimo Black-Boxx
