Kurth Leitungssucher KE 501 Elektro
Finden Sie in kürzester Zeit berührungslos jede Art von Kabel, Adern und Adernpaaren. Das zeitaufwändige Abisolieren gehört damit der Vergangenheit an.

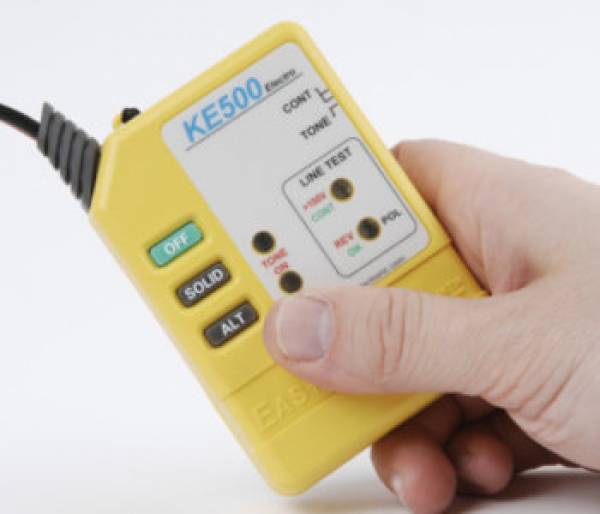

Mit den beiden Geräten EASYTEST500 und PROBE510 von Kurth Electronic erkennen Sie Fehler schnell und zuverlässig, z.B. Vertauschungen, Überziehungen, Unterbrechungen und andere Störungen. EASYTEST500 zeigt auf Adern vorhandene Spannungen an und erkennt die Polarität. Als erstes Gerät seiner Art ist es bis 400 Volt wechselspannungsgeschützt und warnt bei über ca. 100 Volt AC oder DC über eine rote LED.
EASYTEST500 erzeugt als Suchsignal vier verschiedene Frequenzen, wahlweise zwei Dauertöne oder zwei alternierende Töne. Die Auswahl erfolgt benutzerfreundlich durch Tasten mit eindeutiger LED-Anzeige. Jedes Suchsignal kann auch auf spannungsführende Telekommunikationsleitungen eingespeist werden, nicht jedoch auf netzspannungsführende Leitungen.
Die beiden Anschlusskabel mit mit Bananenstecker sind mit wirksamen Zugentlastungen versehen. Die kräftigen Krokodilklemmen sind isoliert. Zum Anschluss an RJ11 - RJ45-Buchsen ist optional ein Adapter lieferbar. Das Batteriefach ist von der Elektronik getrennt und mit unverlierbarer Schraube ausgestattet.
Mit dem zum Set gehörenden PROBE510 empfangen Sie das Suchsignal berührungslos bis zu einer Distanz von 1 Meter. Selbst in dicken Kabelbündeln, unter Wänden und Putz können Sie mit dem PROBE510 punktgenau die Zuordnung des Kabelverlaufs/Adernpaars im Verteiler oder Bündel vornehmen. In die vorhandene 3,5 mm Kopfhörerbuchse kann der optionale Ohrhörer eingesteckt werden. Damit lassen sich auch sehr schwache Signale noch gut empfangen.
Die Probe510 verfügt zusätzlich über eine grüne Signal LED mit Filterfunktion. Es wird nur dsas vom Easytest eingespeiste 1kHz Signal angezeigt. Dies erleichtert das Finden in lauter Umgabung oder in Verteilern mit störenden Signalen wie zum Beispiel 50Hz.
Die in der Probe510 eingebaute weisse LED ermöglicht das Erkennen von Adern und deren farben in dunklen Verteilern. Die Stabile, hochohmige Spitze ist einfach von aussen wechselbar.
Die Gehäuse von EASYTEST500 und PROBE510 sind besonders stabil konstruiert und aus hochwertigem ABS-Kunststoff gefertig

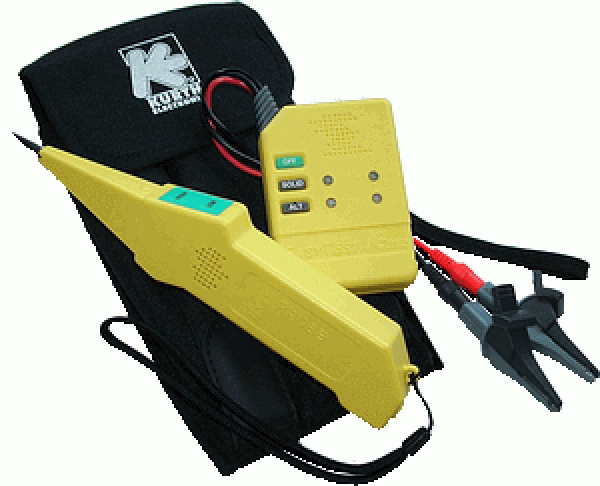

Lieferumfang:
- Easytest500
- Probe510
- Stabile Schutztasche
Gehäuse: Stabiles und schlagfestes wetterbeständiges ABS-Gehäuse mit Silikon Betätigungstasten
Prüfschnüre: 35 cm lange Prüfschnüre aus flexiblem PVC mit Bananensteckern und extra starken Krokodilklemmen.
Vier Frequenzen wählbar: 1. SOLID: 1000 Hz 2. ALT: 1000/800 Hz 3. SOLID: 2600 Hz 4. ALT: 2600/1900 Hz Genauigkeit:< +/- 1% (Quartz) Low Batt - Anzeige durch blinkende LED
Automatische Abschaltung nach 45 Minuten, Deaktivierung der Abschaltung
Anzeige der Deaktivierung durch blinkende LED Überspannungsschutz: Bis zu 400V AC / DC in jeder Betriebsart max. 15 Minuten Suchentfernung zum Kabel: Bis zu 60 cm
Maximale Kabellänge: Bis zu 15 km ohne Belastung Hohe Sendeleistung (Batterie 9,2V): 9,0V SS ohne Last / 9,0V PP no load 10 dBm into 600 Ohm 9 dBm into 100 Ohm 7,5 dBm into 50 Ohm Ton auf kurzgeschlossener Ader bis 250 m Weitere Leistungsmerkmale: Goldbeschichtete Kontakte Gerät Einschaltkontrolle mit LED Anzeige ALTernierende Frequenz mit blinkender LED Anzeige SOLID Frequenz mit LED stehender LED Zugentlastung der Prüfschnüre Getrenntes Batteriefach Batterie: 9V Alkaline - Batterie > 100 Stunden Lebensdauer
Abmessungen: 68 x 96 x 25 mm Gewicht: 150g ohne Batterie PROBE510 Gehäuse: Solides, schlagfestes und wasserfestes ABS - Gehäuse Leistungsmerkmale: Nichtleitende Prüfspitze aus Kohlefaserverstärktem Kunststoff 3,5 mm Kopfhörerbuchse Goldbeschichtete Kontakte Getrenntes Batteriefach
Batterie: 9V Alkaline Batterie >100 Stunden Lebensdauer Abmessungen: 220 x 40 / 34 x 25 mm Gewicht: 80g ohne Batterie
