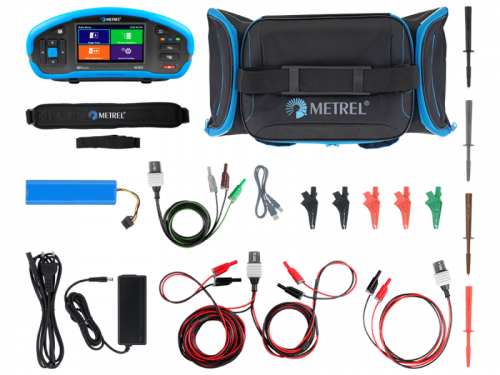

Metrel MI 3132 EV Tester

Der MI 3132 EV Tester ist ein tragbares, akkubetriebenes Prüfgerät mit ausgezeichnetem IP-Schutz und wurde speziell für das Prüfen elektrischer Fahrzeuge entwickelt.

Das Gerät unterstützt die aktuellste Norm UN ECE R100 Annex 4A, 4B, und ist konzipiert für die Messung des Isolationswiderstands elektrischer Fahrzeuge. Das Gerät ist ergonomisch im Design und verfügt über eine intuitive Benutzeroberfläche, welche einen Speicher-Organizer, sowie voll programmierbare AUTO SEQUENCEn umfasst und über ein großes Touchscreen-Farbdisplay bedient wird. Abgesehen davon unterstützt das Gerät eine breite Spanne an Tests und Messfunktionen, einschließlich der 2 A Mikro-Ohm-Messung, der Dauer-Spannungsüberwachung, Isolationstest bis zu 1500 V, der Phasensequenzprüfung, sowie Funktions- und Sichtprüfungen.

• Isolationsmessungen gemäß UN ECE R100 und ISO 6469-3 mit eigener REESS als DC-Spannungsquelle;
• Isolationswiderstand mit DC-Spannung von 50 V bis 1500 V;
• DC-Spannungsmessung;
• TRMS-Spannung und Frequenzmessungen;
• Vieradrige Mikro-Ohm-Messungen mit 2 A DC Teststrom;
• Niederohmige Messungen mit 7 mA und 200 mA DC-Teststrom;
• Visuelle Sicherheits- und Funktionsprüfungen.


  Wichtigste Funktionen


• Messung des Isolationswiderstands gemäß UN ECE R100, gemessen wird mithilfe einer internen DC-Quelle;
• Durchführen akkurater vieradriger Messungen mit Kelvin-Klemmen und bis zu 2 A Messstrom;
• Einstellbare Dauer und Stromrichtung (unidirektional oder bidirektional) in der Mikro-Ohm-Messung;
• Isolationsspanne: breite Spanne von Isolationstestspannungen von 50 V bis 1500 V, Widerstandsmessbereich bis zu 3 GΩ;
• Überspannungskategorie 1000 V CAT III;
• 4,3“ Farb-LCD-Display mit Touchscreen;
• Programmierbare AUTO SEQUENCEn;
• Hoher Schutzgrad für den Außengebrauch und raue Umgebung;
• DC-Widerstandsmessungen;
• Unterstützung für Einzel- oder automatische Messungen;
• Eingebautes Ladegerät und wiederaufladbare Li-Ion-Akkupack als Standardzubehör;
• BT-Kommunikation mit dem PC via eingebautes BT-Modul;
• PC-SW Metrel ES Manager für die Vor- und Nachbearbeitung von Messungen: Vorbereitung der Teststruktur, Ergebnis-Download, Baum-Ansicht, Tabellenansicht und grafische Ansicht, Speichern und Drucken.


  Anwendungen


  Regelung Nr. 100 der Wirtschaftskommission der Vereinten Nationen für Europa (UN/ECE) — Einheitliche Bedingungen für die Genehmigung der Fahrzeuge hinsichtlich der besonderen Anforderungen an den Elektroantrieb

  Vorbeugende Wartung

• Spannungsmessungen
• Frequenzmessungen
• Batteriesysteme
