Dreiphasen Netzanalysator gemäß EN 50160 Standard

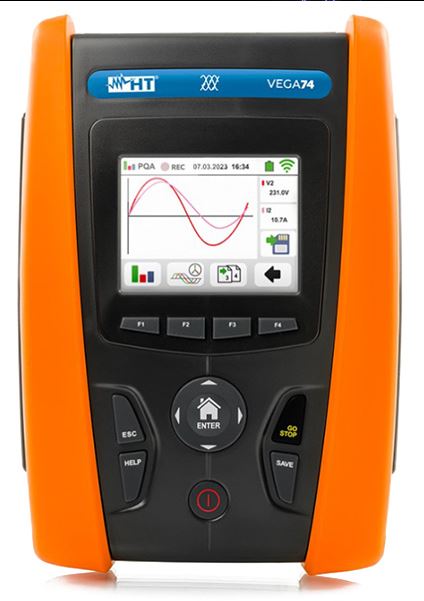

Der VEGA74 ist ein einphasiger/ dreiphasiger Netzanalysator, der gleichzeitig 600 elektrische Parameter erfassen und aufzeichnen kann. Die Verwendung des VEGA74 ist sehr einfach und intuitiv, dank Farb-Touchscreen mit Symbolstruktur. Der VEGA74 ist ideal zur Lösung von Problemen, die sich aus schlechter Netzqualität, Spannungsanomalien, Oberschwingungen und hohem Energieverbrauch ergeben, die dann zu viel schädlicheren und komplexeren Phänomenen werden können, wenn sie zu lange vernachlässigt werden. Die durchgeführten Messungen können über eine spezielle Verwaltungssoftware auf einen PC mit USB- oder WLAN-Verbindung übertragen werden, um die Daten zu analysieren und Messprotokolle zu erstellen.

Das Messgerät kann folgende Messungen ausführen
PQA Echtzeit-Messung und Aufzeichnung der Parameter des elektrischen Stromnetzes, Oberwellenanalyse, Spannungsanomalien (Spitze und Fälle), Stromverbrauch in einphasigen und/oder dreiphasigen Systemen mit 3 oder 4 Kabeln AUX Messung und Aufzeichnung von Umgebungsparametern (Lichtstärke, Luft-Temperatur, Luftfeuchtigkeit) mit Hilfe optionaler Messköpfe und Gleichspannungssignale LECKSTROM Funktion zur Messung und Aufzeichnung von Fehler- und Leckströmen (mit Hilfe der optionalen Stromzange HT96U)

Die wesentlichen Unterschiede zum PQA820 im Überblick:

- Touchscreen

- Messintervall ab 2 Sek., anstatt 5 Sek. beim PQA820

- max. Anzahl der aufzeichnungsbaren Parameter 600, anstatt 383
- Strombereich bis 300A/3000A, anstatt 100A/1000A

- mit entsprechendem optionalem Zubehör (Temperatursonde HT52, Luxmeter HT53, etc.) können auch Beleuchtung und Temperatur aufgezeichnet werden

Messungen

DC/AC TRMS Spannung für einphasige/dreiphasige Systeme bis 600 V
Strom DC/AC TRMS Einphasen-/Dreiphasensysteme bis 3000A
Wirk-, Blind- und Scheinleistung/Energie
Cosφ und Leistungsfaktor
Spannung, Strom, Gleichstrom
Neutralstrommessung
Spannungseinbrüche und -spitzen bei 20 ms bei 50 Hz
Spannungsasymmetrie (NEG%, NULL%)
Spannungs-/Stromwellenformen
Oberschwingungshistogramme Spannung/Strom und THD%
Spannungs-/Strom-Vektordiagramm
Periodische Aufzeichnung mit wählbarem PI zwischen 2s und 30min
Maximale Anzahl gleichzeitig wählbarer Mengen 600
Spannungs-/Stromharmonische Analyse bis zum 49
Berechnung und Aufzeichnung von THD% Spannungen/Strömen
Autonomieanzeige aufzeichnen
Erfassung von Ableitströmen

Lieferumfang

HT Flex 33E, Messleitungssatz 4 Kabel mit Krokoklemmen, Stift PT 400, Batterieladegerät, optisches Kabel USB, Hartschalenkoffer, Akkus, Kurzanleitung, Bedienungsanleitung, Software
