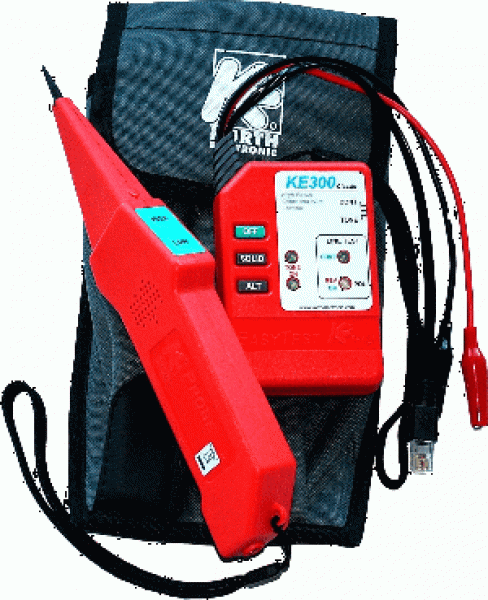

Kurth Leitungssuchkit KE 301 Classic

Die Leitungssucher Kits bestehen aus EASYTEST und PROBE und ermöglichen jedem Techniker ohne zeitaufwändige Abisolierarbeiten jede Art von Kabel, Adern und Aderpaare in kürzester Zeit berührungslos zu finden. Dabei werden Fehler wie Vertauschungen, Überziehungen, Unterbrechungen und andere Störungen im Kabel erkannt. Der Kabelsucher ist für alle Arten von Kabeln wie Starkstromkabel, Telefonkabel, Klingelleitungen, Datenkabel aller Klassen, Koax-Kabel und weiteren Anwendungen einsetzbar.

KE301 Classic Kit:

Für die Suche in Telefonverkabelungen und für die Aderpaaridentifizierung
RJ11 Stecker & Krokodilklemmen
120 V AC Überspannungsschutz

EASYTEST300 erzeugt als Suchsignal vier verschiedene Frequenzen. Wahlweise zwei Dauertöne oder zwei alternierende Töne. Die Auswahl erfolgt benutzerfreundlich durch Tasten mit LED - Anzeige von außen. Über diese LEDs wird auch die Batterieanzeige und die Auswahl der vier Suchfrequenzen angezeigt. Jedes Suchsignal kann auch auf spannungsführende Telekommunikationsleitungen eingespeist werden. Das Gerät ist geschützt bis zu 120 Volt Wechselspannung. Alle Anschlusskabel sind mit wirksamen Zugentlastungen versehen. Die kräftigen Krokodilklemmen sind isoliert, der spezielle RJ11 - Stecker verfügt über eine Zugentlastung, und kann dank zusätzlicher Kontaktführungen für PIN 1 und 8 auch in RJ45 Datendosen ohne Beschädigung des Kontaktes 1 und 8 eingesteckt werden. Das Batteriefach ist getrennt von der Elektronik und zusätzlich mit unverlierbarer Schraube ausgeführt.

Mit dem zum Set gehörenden Signal Empfänger PROBE310 wird das Suchsignal berührungslos bis zu einer Distanz von 1 Meter zum Kabel empfangen. Damit wird die punktgenaue Zuordnung des Kabelverlaufes oder des Adernpaares im Verteiler oder im Bündel ermöglicht. Dies auch in dicken Kabelbündeln, in Wänden oder bei unter Putz verlegten Kabeln.

Die Probe310 verfügt zusätzlich über eine grüne Signal-LED mit Filterfunktion. Es wird nur das vom Easytest eingespsiete 1kHz Signal angezeigt. Dies erleichtert das Finden in lauter Umgebung oder in Vertreilern mit störenden Signalen wie zum Beispiel 50Hz. Die in der Probe310 eingebaute weisse LED ermöglicht das Erkenen von Adern und deren Farben in dunklen Verteilern.
Die Stabile, hochohmige Spitze ist einfach von aussen wechselbar. In die vorhandene 3,5 mm Kopfhörerbuchse kann der optionale Ohrhörer eingesteckt werden. Damit lassen sich auch sehr schwache Signale noch gut empfangen.

Lieferumfang:

Easytest300
Probe310
Stabile Gürteltasche

Gehäuse / Housing: Stabiles und schlagfestes wetterbeständiges ABS-Gehäuse mit Silikon Betätigungstasten Prüfschnüre: 25 cm lange Prüfschnüre aus flexiblem PVC mit Krokodilklemmen, eine Prüfleitung mit RJ11 Modularstecker
Vier Frequenzen wählbar: 1. SOLID: 1000 Hz 2. ALT: 1000/800 Hz 3. SOLID: 2600 Hz 4. ALT: 2600/1900 Hz Genauigkeit < +/- 1% (Quartz) Low Batt - Anzeige durch blinkende LED Automatische Abschaltung nach 45 Minuten Deaktivierung der Abschaltung Anzeige der Deaktivierung durch blinkende LED Überspannungsschutz Bis zu 120 V AC / DC in jeder Betriebsart Suchentfernung zum Kabel: Bis zu 60 cm Maximale Kabellänge: Bis zu 15 km ohne Belastung Hohe Sendeleistung (Batterie 9,2V): 9,0V SS Rechteck 10 dBm into 600 Ohm 9 dBm into 150 Ohm 7,5 dBm into 75Ohm Ton auf kurzgeschlossener Ader bis 250 m Weitere Leistungsmerkmale: Goldbeschichtete Kontakte Gerät Einschaltkontrolle mit LED Anzeige ALTernierende Frequenz mit blinkender LED Anzeige SOLID Frequenz mit stehender LED Zugentlastung der Prüfschnüre Getrenntes Batteriefach Batterie: 9V Alkaline - Batterie > 100 Stunden Lebensdauer Abmessungen: 2.68” x 3.75” x 1.0” (68 x 96 x 25 mm) Gewicht: 150 g ohne Batterie

PROBE310

Gehäuse: Solides, schlagfestes und wasserfestes ABS - Gehäuse Leistungsmerkmale: Nichtleitende Prüfspitze aus Kohlefaserverstärktem Kunststoff 3,5 mm Kopfhörerbuchse Goldbeschichtete Kontakte Separate Battery Compartment Batterie: 9V Alkaline Batterie > 100 Stunden Lebensdauer Abmessungen: 220 x 40 / 34 x 25 mm
Gewicht: 80 g ohne Batterie
