MI 3121H SMATREC 2,5 kV Isolation/Durchgang

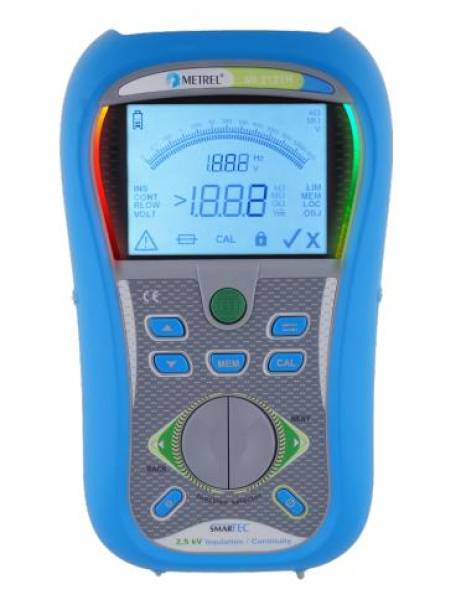

Hochspannungs Isolations Prüfgerät Smartec MI 3121H

Das MI 3121H Smartec 2,5 kV Isolation / Durchgang ist das tragbare Messgerät für komplette Diagnoseprüfungen mit Isolations- und Durchgangsmessungen. Aufgrund der Messung des Isolationswiderstands mit Prüfspannungen bis zu 2,5 kV (Messbereich reicht bis zu 100 GΩ) und der Berechnung der PI- und DAR-In-dizes ist das Gerät ideal für Prüfungen der Isolation von Kabelleitungen, Strom- und Spannungswandlern, elektrischen Motoren usw. geeignet.

Messfunktionen:


• Isolationswiderstand mit Gleichspannung bis 2,5 kV;
• Diagnoseprüfung (PI, DAR-Berechnung);
• Durchgang von PE-Leitern mit Polaritätswechsel, Prüfstrom 200 mA;
• Durchgang von PE-Leitern mit Prüfstrom von 7 mA (fortlaufende Messung) ohne RCD-Auslösen;
• Spannung (Effektivwert) und Frequenz.

Wichtige Funktionen:

• Großer Messbereich: bis 100 GΩ mit einer Prüfspannung von 100 bis 2500 V.
• Isolationsdiagnose: PI- und DAR-Berechnung zur Bestimmung, ob ein Isolationsschaden vorliegt.
• Prüfableitklemme: Zur Beseitigung von potenziellen Oberflächenableitströmen.
• Polaritätswechsel: Automatischer
• Polaritätswechsel bei Durchgangsprüfung.
• Analogskala: Die Messergebnisse werden sowohl digital als auch analog dargestellt.
• Benutzerdefinierte Grenzwerte: Wenn die Grenzwerte für die Funktionen Isolation oder Durchgang eingestellt sind, zeigen große grüne oder rote Leuchten an, ob ein Messergebnis innerhalb der Grenzwerte liegt (PASS/FAIL).
• Sicherheit: Geeignet für Prüfungen an CAT IV-Anlagen.
• Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz NiMH-Akkus wird mitgeliefert. Speicher: Speicherstruktur mit zwei Ebenen zum Ablegen von Prüfergebnissen und Parametern.
• Downloads: Das Herunterladen der Messergebnisse über RS232 oder USB-Kabel direkt auf den PC ist mit der Software EuroLink PRO möglich.
• Einfache Bedienung Große, helle LCD-Anzeigen und große Tasten ermöglichen eine leichte Handhabung des Messgeräts (auch mit Handschuhen).
• Magnethalterung: Ein Magnet zur Befestigung des Messgeräts an Metalloberflächen ermöglicht freihändige Bedienung.

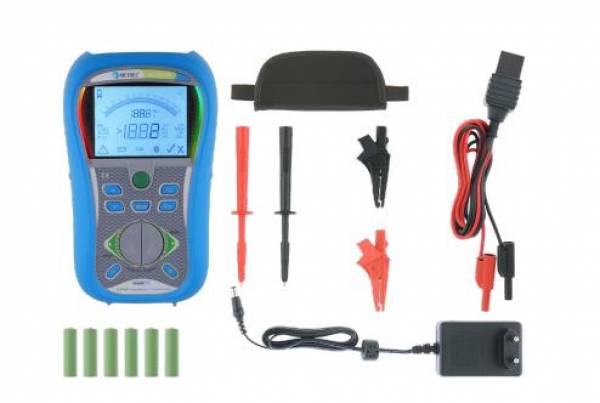

Lieferumfang:

Gerät SMATREC 2,5 kV Isolation / Durchgang
Gepolsterte Handschlinge• Prüfleitung, 2 x 1,5 m
Prüfspitze, 2 Stück (schwarz, rot)
Krokodilklemme, 2 Stück (schwarz, rot)
Netzteiladapter + 6 NiMH-Akkus, Größe AA
Bedienungsanleitung auf CD
Kurzform der Bedienungsanleitung
Kalibrierzertifikat
Handbuch „Leitfaden zur Überprüfung von Niederspannungsanlagen“ auf CD
